产品特性

•优异的电气性能

•输入谐波电流低：<5%

•输出电压精度高：<2%

•过载能力强：110～130%的负载可以过载10分钟，130～150%的负载可以过载1分钟

•充电电流大：4.5A（每个模块）支持变频模式 50Hz输入、60Hz输出 或 60Hz输入、50Hz输出

全数字化控制

3A3 Pro UPS模块采用TI公司目前先进的DSP做为中央控制器，其强大的运算能力可以将传统UPS中大部分由硬件完成的控制功能全部由软件替代实现，不仅可靠度和精确度大大提高，并且方便升级与维护。

智能充电方式

3A3 Pro UPS采用了先进的两段式三阶段充电方法，第一阶段大电流恒流充电，快速回充约90％的电量；第二阶段脉动充电，可以均化电池特性并将电池完全充饱；第三阶段恒压维持，保证电量不损失。这样可以很好的兼顾快速充电与延长电池使用寿命的目标，为用户节省电池开销。　

业界较高的功率密度

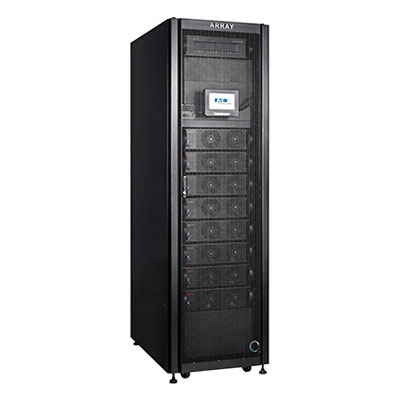

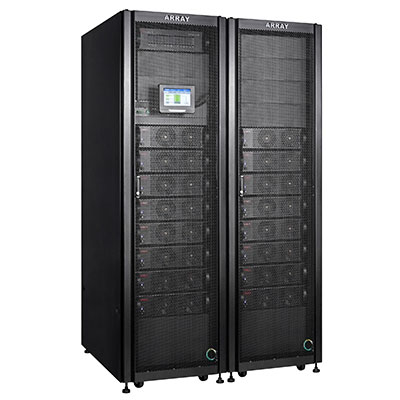

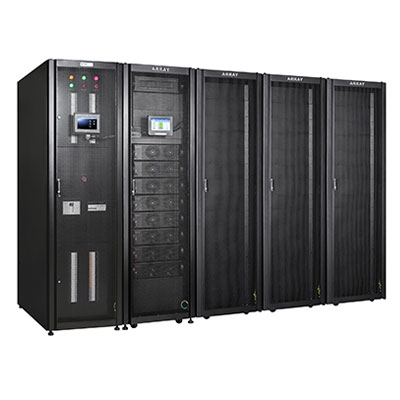

3A3 Pro UPS一个UPS模块体积为440×700×131mm（3U），一个标准2米高的UPS机柜可以安装多达10个UPS模块，总容量达到150KVA，而且配电盘也含在其中，再配上与UPS机柜一般大小的电池柜，便可组成完整的UPS供电系统。由于UPS机柜和电池柜都采用标准机柜，与大多数机房的负载设备机柜一致，因此可以与负载并排放置而无需专用的UPS配电房，不仅美观而且能为客户尽可能地节省安装空间。

N＋X无线并联冗余

采用先进的无线并联控制技术，相比于有线并联减少了单点故障点（稳态工作时即使并联通信线故障也能正常工作），更提高了可靠度。

并机共用电池

3A3 Pro UPS采用了双电池输入结构和先进的控制策略，并机系统完全共用同一组电池，大大节省了电池的开销。

灵活的系统配置

3A3 Pro UPS采用模块化设计及易插拔功能，由UPS模块、通讯模块、配电盘以及部分选装件再加上机柜组成。UPS模块及通讯模块可在线更换而不影响其它部分的正常工作，新加入的模块不需要任何校准动作就可以加入系统，扩容和维护都非常方便。用户可以根据需要选择不同的模块数构造15KVA至120KVA之间某一个容量合适的UPS系统，配置非常灵活。对于将来的设备扩容，只需再插入几个UPS模块，就可以轻松完成。如果用户首次装机时将开关与电力线留下裕量，以后当负载量的增加时只要再购买UPS模块就可以将UPS的容量扩充，完全避免了传统UPS首次设备投资过大的缺点，真正做到了“边成长边投资”，为用户节省了宝贵的资金。　　

优化的供电系统拓扑

3A3 Pro UPS融合集中式与分散式供电拓扑的优点，从设计上引入了区域供电的理念。如果在一个大的数据机房内分开几个区域，每个区域配置一套或两套（冗余备份）3A3 Pro UPS供电系统，直接放置于该区域负载旁边，通过机柜上的配电盘进行供电。这样，每个区域内是集中供电、集中管理，而区域间是独立开的分散供电，布线也是独立的。3A3 Pro UPS这种供电方式具备分散式的“配置灵活、允许逐步投资，不容易产生大面积瘫痪”的优点，也具备集中式的“易于管理”的优点。　　

人性化的操作介面及齐全的电源管理软件

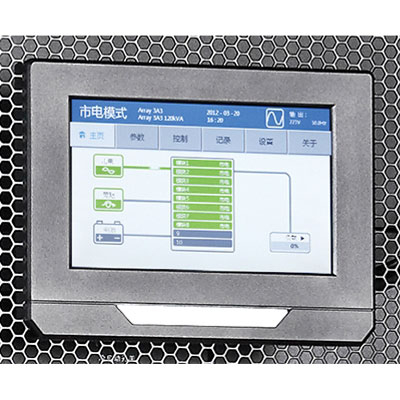

并机系统采用大屏幕中文LCD作为操作介面，操作和信息读取一目了然。搭配新版的监控软件WINPOWER2003，电源管理变得更加容易。如果选配WEBPOWER、SNMP卡，更能实现远程监控。

提高系统可用性

如果UPS在冗余两个UPS模组以上，UPS的可用性可达99.999%以上，MTBF（平均无故障时间）长达1500万小时以上。 较少的停机检修时间 如果故障的UPS模块数少于等于冗余的UPS模块数，可以在不影响其它模块工作的情况下在线更换故障的UPS模块，这种情况下停机检修时间为零；如果故障的UPS模块数大于冗余的UPS模块数，由于是采用更换UPS模块的方式进行维护，所以停机检修时间不会超过5分钟。

规格参数

*该表中 UPS 机柜的重量是 60KVA 系统柜不包含 UPS 模块及其它选配件。
*本产品针对普遍 IT 应用环境设计，请参考使用手册，如需购买特殊应用产品，请联系伊顿公司。
*本公司致力于技术创新，不断提供更好的产品和服务满足客户需求，对产品设计、技术规格的更新，恕不另行通知。产品以实物为准。
