需求与分析

电厂是一个自动化程度很高的特殊生产企业，自动化的生产设备依赖于供电系统的安全、稳定运行。在现代化的发电厂中，大容量机组发电机的DCS控制系统，包括各种热工自动装置，如自动调节用组装仪表、汽轮机电液数字调节装置、锅炉联锁及安全监察系统FSSS、汽机监视仪表（TSI）、协调控制系统（CCS）等，都需要有一个可靠的电源，该电源要求无论在机组本身厂用电中断还是电网故障时，都不应中断供电，这就要求大容量机组中不但有可以使机组安全停机的事故保安电源，而且要求有一个为控制、监视装置及事故后状态参数记录装置提供高供电品质且不间断供电的交流不停电电源。

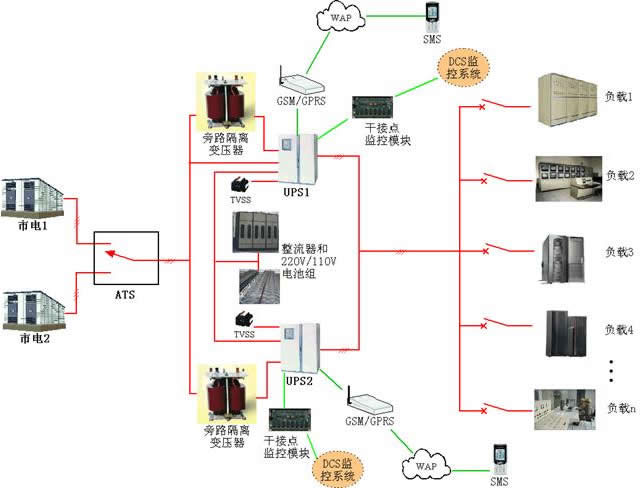

DCS系统电源保护方案：

电力专用电源采用1+1的冗余供电系统，针对电力系统应用负载及环境，运用先进技术制造的工业级交流保护电源，能够充分满足电力DCS系统等负载对供电可靠性的要求。

方案的优点：

1）  为电力行业量身定制的专业型UPS，适应电力行业内部的恶劣电网环境，既满足了电力行业的负载需求，又可以让用户不必再为负载的三相不平衡而烦恼。

2）  1+1冗余并联的工作方式，让本来已经很可靠的供电系统再增加一把安全锁，满足电力行业用户对UPS高可靠性指标的极限需要。

3）  充分利用电力行业的220V/110V大容量电池组，可最大限度的延长UPS的后备时间，并节省电池组的安装空间和前期投资。

4）  选配旁路隔离变压器，实现输入与输出的完全隔离，并可保证输出的零地电压<1V。

5）  丰富的干接点监控信号，可纳入电厂自身的DCS监控系统；出现问题，及时上报，便于值班人员对UPS的实时监控。
