UPS装机注意事项:

1、装机前头脑里有清晰思路，想好再行动。

2、扳手另一头用防电胶布缠绕绝缘。防止拧螺丝时,碰火。

3、接电池线时，注意手法，左手握住线的两头，右手拧螺丝。避免同一只电池正负搭火。

4、装完一层时，末端电池线端头用胶布缠好，避免碰火。

5、当接到多只电池串联时，此时首尾电池之间的电压早已经超过安全电压。四肢动作都需小心，保持警惕。

6、每层装好后，一定要检查螺丝是否打紧。

7、接好电池组后，用电压表打一下电压。看看是否为目标电压。

8、连好主机线，开机运行检测，最后接市电输入输出线。

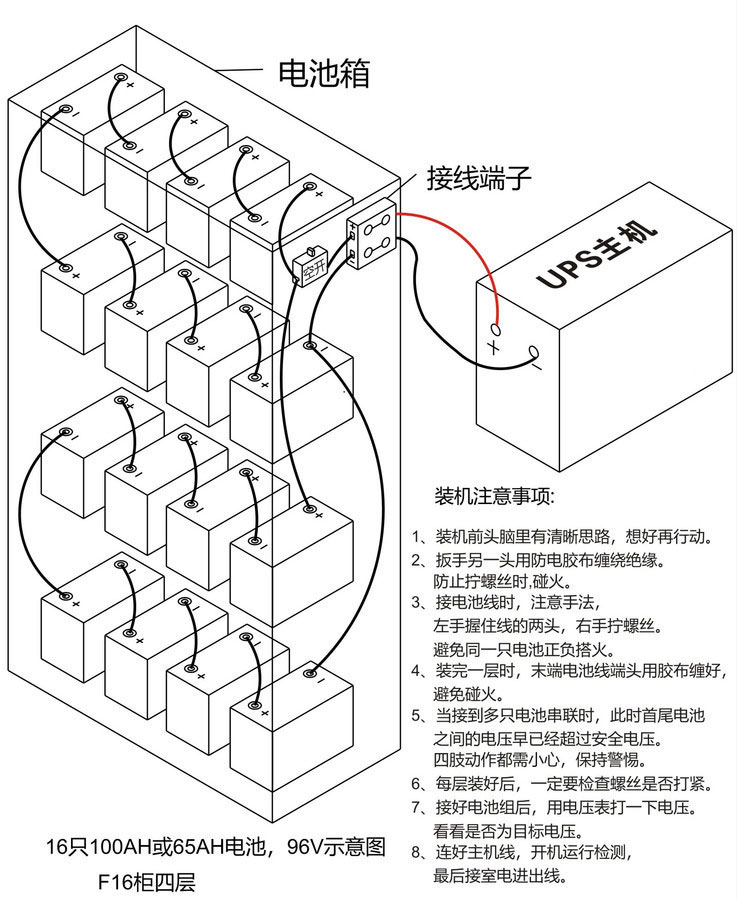

UPS电源16节96V两组并联接线图：

1.下图为主机电池电压进线电压为96V的接线图，电池用的100ah的电池。

2.100ah 96v 2组，电池总共16节，每8节一组。

3.电池现串联后在并联为2组，在经过开关到接线柱。

4.96V电池电压的主机，普遍用于小型负载需求备用电场合。

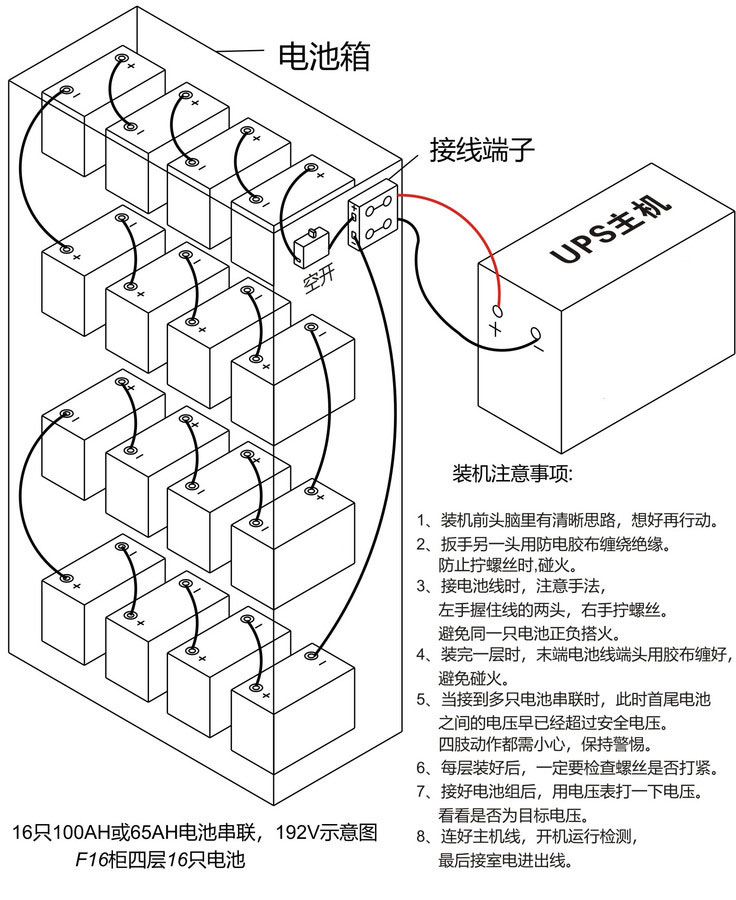

UPS电源16节192V串联接线图：

1.此图为192V电压接法。

2.电池数量不变，电池全部串联。进入开关，到接线柱，再到主机。

3.需要主机的是单匹开关一定要接在正极线路上面。

此上2个接线图为常见的接线图，部分大型机器的电池接线是有中线的，并且带有脱扣线圈的。接线较为复杂。单只电池的电压为12v,所有电池串联起来电压相当的高，在接线是需要特别注意，这是作为UPS电源安装的最基本要求。UPS电源专业安装请联系中科博微，安全问题切勿轻视，谨记！
