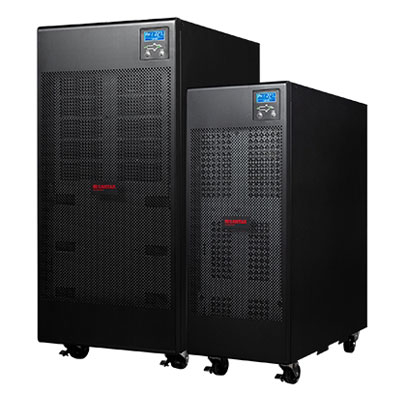

山特P系列P6-20K UPS

品牌 :
山特
型号 :
P系列
额定功率 :
6-20K
输入输出制式 :
单进单出/三进单出
保修 :
全国联保

山特P系列UPS是专为中小型企业、政府、教育、银行等行业设计的一款高性能产品。P系列UPS采用双转换纯在线式架构，有效解决所有电源问题。效率可高达95%，节省运营成本。P系列UPS支持三相和单相输入，支持并机，采用先进的动态冗余扩容技术，便于后续容量和可靠性的扩展。P系列高度可靠，符合国际电工组织标准及国家标准，可为用户提供可靠、弹性、高效的供电保障。

产品类别

产品特性

高可靠性高性能

高性能纯双转换在线式UPS

•真正双转换在线式UPS，零断电时间

•全数字化控制，在超宽输入范围内提供高稳定度输出

输出功因高达0.9

•实功功率多，带载能力强

•相同负载情况下，余量大，系统可靠性高

认证

符合IEEE标准，符合欧盟环保标准

高效率

•P6-10KS 峰值效率接近95%，P 15/20KS峰值效率> 95%

•在30%负载时，效率高达94%。在较常用的负载段(30%到70%)具有高效率，节省大量运营成本

•以10KS为例，每年可节约电费约3000RMB

高度可管理

LCD 显示

随时随地，UPS状态尽在掌握

多种通讯方式

•支持USB/RS232 串行通讯，支持HID Power device。即插即用，简单易用

•标配智能卡槽，兼容多种监控方式：干节点、MODBUS、网络监控

•随机附带监控软件支持主流虚拟化平台

标配维护旁路

提高可用性，保障业务运行

高度灵活易扩展

3:1 / 1:1 Combo

•P 9KS-20KS机型，同时支持单相输入和三相输入。便于仓储，易于配置

•可以根据用户配电灵活选择输入接线，同时无需考虑三相输出平衡问题

支持并联

•可支持三台并联

•并机组件易于安装

•动态冗余和扩容

P 15/20KS支持正负电池

•使用三相产品使用的正负电池结构，减少UPS本身干扰，提高UPS系统可靠性

•并联时可支持共用电池组，节省初期投资

•并联时也可选择独立电池组，提高系统可靠性

规格参数

规格参数
技术规格	6KS	9KS	10KS	15KS	20KS
额定功率	6kVA/5.4kW	9kVA/9kW	10kVA/9kW	15kVA/13.5kW	20kVA/18kW
输入输出模式	单进单出	单进单出& 三进单出	单进单出& 三进单出	单进单出& 三进单出	单进单出& 三进单出
电气特性
产品拓扑	在线式双转换
输入电压	220/230/240V
输入电压范围	110-278V,176-276V 满功率运行
输出电压/ 输出失真度	220V/230V/240V ±2 %, THDU<3%
输入频率范围	45Hz-66Hz,50/60Hz自适应
效率	Up to 95%（在线模式）, 97%（ECO 模式）
短路电流	82A	137A	137A	205A	273A
过载能力	105%-110% : 5min, 110%-130% : 1min, 130%-150% : 10s, >150% : 100ms
并机	最大并机3 台（可选）
电池电压	180VDC	240VDC	240VDC	±240VDC	±240VDC
充电电流	4A	4A	4A	4.4A	4.4A
电气连接
输入	端子台	端子台	端子台	端子台	端子台
输出	端子台	端子台	端子台	端子台	端子台
50% 和100% 负载时的典型放电时间* （min）
P-UPS+26AH 电池	50/19	37/14	37/14	55/21	38/15
P-UPS + 38AH 电池	80/29	58/22	58/22	87/33	60/22
P-UPS + 65AH 电池	168/63	124/47	124/47	185/71	126/48
P-UPS + 100AH 电池	284/105	208/79	208/79	312/119	213/80
通讯
显示屏	液晶显示屏
通讯端口	1 USB + 1 RS232
可扩展插槽	1个（适用Network-MS 卡、ModBus-MS 卡或者Relay-MS 卡）
软件	Intelligent Power Software
运行环境，技术规范和标准
运行环境温度	0 to 40℃
噪声	<55dB
安规	IEC/EN 62040-1
EMC	IEC/EN 62040-2
认证	CE
物理参数
UPS 尺寸(WDH, mm)	262x613x708			350x706x815
UPS 重量(kg)	26.2	28.9	28.9	47.5	47.8
客户服务和支持
保固	UPS 整机保修2 年
