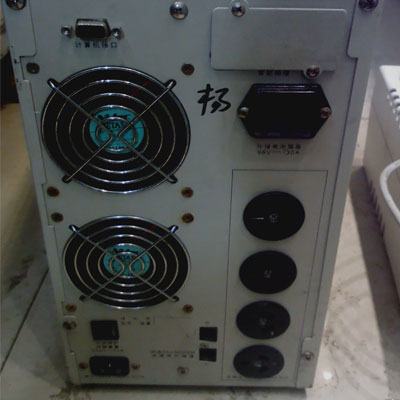

分析与维修:交流保险丝熔断，说明市电供电主回路电流过大，应重点检查输出回路中有无短路现象。经过仔细测试，未发现有短路点。在打开UPS的瞬间测量IC8输出端⒁，有调制脉冲输出，这是不正常的，可能在市电正常的情况下，逆变器也工作，二者同时使用一个电源变压器，使主回路中的电流过大，引起保险丝熔断所致。测量市电供电—逆变器供电电路的转换控制电路，发现IC5已损坏。更换IC5芯片，故障排除。

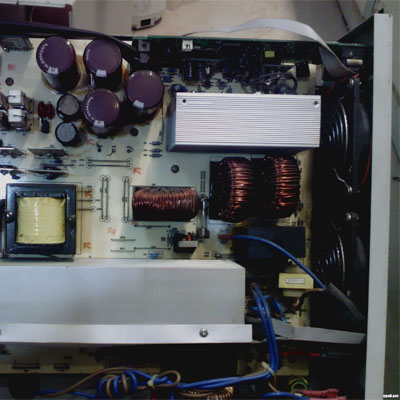

分析与维修:根据故障现象可知，当变压器的负载过重，或工作状态处于不平衡、不稳定时，就有可能发出异常的噪音。而我们知道，当与变压器相连的电路中有元器件损坏，或者有些连线接触不良，就有可能使负载过重。检查变压器的次级并未发现碰线短路、匝间短路、元器件损坏故障。用酒精棉球轻轻擦洗干净，再将各连接插头、插座拔掉，重新插好后，变压器的噪声消失，UPS电源工作正常。推测故障原因可能是电路板灰尘太多，某个连接插头不良引起变压器负载过重所致。
分析与维修:根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。
分析与维修:根据故障现象，蜂鸣器长鸣，说明该稳压电源的转换控制电路正常，逆变器不逆变是因保护电路动作所致。用万用表检测电池电压正常，说明故障出在逆变回路电路。该机逆变回路由脉宽调制器U1(SG3524)、取样变压器T2、推动管Q5与Q6、逆变器Q17与Q18等组成。首先测量脉宽调制器U1(SG3524)的⑩脚，看是否被锁定(锁定时为高电平)，接着测量逆变管Q17、Q18静态工作时对地的阻值。正常时依数据可知:当黑笔接地时，Q17、Q18的e、b、c对地阻值分别为3.2kΩ、3.8kΩ、0kΩ;当红笔接地时，此阻值分别为5.6kΩ、6.5kΩ、0Ω。用万用表测量Q17、Q18的e、b、c对地阻值均只有100Ω。此时发现逆变管Q17与Q18、推动管Q5与Q6均已烧坏。更换之，故障排除。
分析与维修:根据故障现象，仔细检查蓄电池电压为26v，正常;两只逆变器大功率输出管和相应的驱动器也正常。估计为蓄电池电压检测电路有问题。正常情况下，第⑥脚电压为参考电压，维持在1.2v左右;当蓄电池为正常值26v时，计算可知:⑦脚电压约为1.4v，因此①脚电压为12v高电平。现将UPS置于无市电工作状态下，测量IC1的脚①、⑥、⑦，其电压值分别为0v、1.2v、0v，据此可知第⑦脚电压偏低。由此推断R3、R4分压有问题。分别测量R3、R4的阻值，发现R3已经断路，更换之，故障排除。
分析与维修:我们知道，山特SANTAKUPS500VA不间断电源是由市电供电还是逆变器供电，取决于IC5的两个与非门组件组成的RS触发器。在市电供电时，RS触发器VH=“1”，VG=“0”，复位端R(VF)为高电平，置位端S(VN)为正向脉冲信号VN，测得VH为低电平，VG为高电平，再测量复位端R(VF)为低电平，均错;置位端S(VN)为一串正向脉冲，正确;IC3第⑧脚为高电平，正确。测市电检测电压V1为0v，即没有市电检测电压，测变压器T2的副边绕组已断路。更换变压器T2，工作正常。

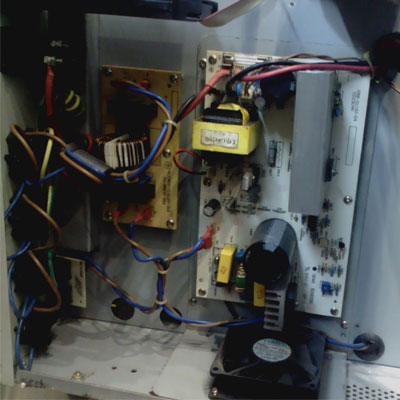

分析与维修:根据故障现象可知，该故障是因电池电压太低引起。打开机盖，测得电池两端电压只有16.8v，加上市电后，电池两端电压不变，说明故障发生在充电电路上。该充电电路工作原理是:当市电正常工作时，主变压器T3输出25V的交流电压，经S2继电器的第①、②脚接点输出电压，经B1桥堆整流、C21、C22滤波后输出34v的直流电压。将其送至可调稳压器U8(MG317T)稳压后，对蓄电池充电。
用万用表测得C21两端直流电压正常，说明故障发生在滤波电路之后。当测量MG317T输出脚时，发现输出电压只有110v，查输出负载均正常，调整VR3输出电压不变化，此时说明U8已损坏。用同型号的MG317T更换U8，断开电池，调整VR3，使得U8输出电压稳定在28v左右。开机试运行，故障排除。
分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。打开机盖，将其取出充电，故障排除。用一段时间后故障依旧，故怀疑充电回路有故障。用万用表电压档检测充电回路中的三端可调稳压块LM317，其输入电压正常，但输出端电压仅为14.3v，重新调整均无反应。故判断LM317损坏。更换之，重新启动，拆掉蓄电池，将充电电压调至27v时，故障随即排除。
